Bomba Solar ZTROON - 3ZTPC6-125-96-1500W

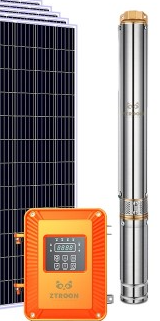

Bomba Solar Centrífuga ZTROON 3ZTPC6-125-96-1500


• Dados da Bomba e Driver

TABELA DE DADOS TÉCNICOS
Tipo de BombaSubmersa
Tipo de BombeadorCentrifuga
Altura Máxima125 Metros
Volume Máximo de Água por Hora6.000 Litros
Volume Máximo de Água por Dia36.000 Litros
Tubulação de Conexão1,5 Polegadas (1 1/2")
Tipo Potência Máxima (Wp)2.640 Wp
Fonte de AlimentaçãoSomente placas solares, não permite o uso de baterias.
AcompanhaBomba, Drive, Kit de instalação e manual
Garantia18 meses contra defeitos de fabricação (já incluindo os 90 dias de garantia legal) a partir da emissão da nota fiscal.
Altura de Submersão Máxima
 35m

TABELA DA CONFIGURAÇÃO DO KIT
Faixa ótima de tensão do MPPT
110 A 150 Volts
Tensão máxima de circuito aberto200 Volts
Faixa de potencia de operação
2.160 A 2.800 Wp
Corrente máxima de entrada
20 Amperes
Temperatura de Operação do Drive
-15 A 60ºC

• Instalação

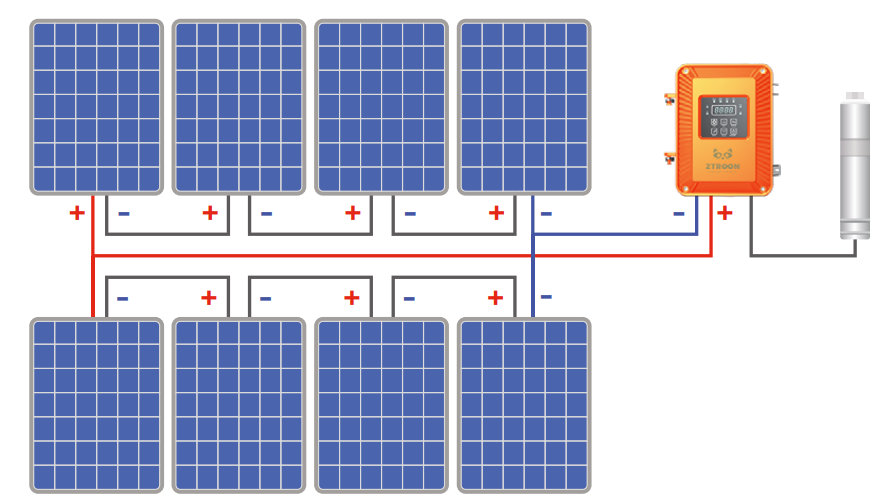

Diagrama de Instalação



Informações sobre montagem de sistema


Ligação do Drive:

Painéis Solares;
Positivo do P+ e negativo no P- do drive (conectores 1 e 2).

Bomba;
A bomba tem a identificação W, V e U um em cada cabo que devem ser ligados nos respectivos conectores do drive (conectores 3, 4 e 5).

Sensores de Nível;
Use uma boia entre TH e COM para que a bomba pare de funcionar quando o reservatório estiver muito cheio (conectores 7 e 9).

Use uma boia entre TL e COM para que a bomba pare de funcionar quando o reservatório estiver muito cheio (conectores 6 e 9).

Use um sensor de nível de agua entre o WEL e COM para que o drive desligue a bomba e ela não opere a seco (Conectores 8 e 9).

                             Laudo de aterramento das instalações elétricas - Ascoli Engenharia

Aterramento:

Procure pelos pontos de aterramento de seu drive e dos módulos solares.
A  utilização de aterramento é recomendada para proteção de todos os sistemas elétricos. O projeto deve ser feito por pessoal especializado, seguindo as NBRs 5410, 5419 e 16690.



Uso de DPSs:

É recomendável o uso de dispositivos de proteção de surto (DPSs): entre painéis e drive de controle de bomba e entre o circuito de controle( boia, sensor de nível de poço, etc), conforme cada caso.




Orientação dos módulos:

Oriente seus painéis sempre na direção da Linha do Equador (se estiver no Hemisfério Sul aponte para o Norte Geográfico), inclinando no ângulo adequado à sua latitude.


Cabeamento:

A utilização da bitola adequada garante menor queda de tensão no condutor e maior segurança e proteção de seus equipamentos.



Conexão e isolamento:

Recomenda-se emendar os fios utilizando conectores de compressão. Contudo, a utilização de fita de alta fusão e/ou tubo termo retrátil é primordial para o isolamento e para garantir que sua emenda fique à prova d'água.


Ancoragem e fixação:

A ancoragem é primordial em seu sistema, para que a tração seja somente exercida na corda ou cabo de aço, melhorando também manobras da manutenção.


Dimensionamento:

Certifique-se junto ao nosso suporte caso necessário ou caso haja alguma dúvida se seu kit está devidamente dimensionado.
Caso necessite realizar o dimensionamento entre em contato com nosso departamento comercial


Operação a Seco:


A operação a seco irá degradar seu equipamento com mais facilidade, mesmo para bombas que tenham o sistema de proteção.


Proteções:

A utilização de proteção deve ser unicamente destinada a circuitos CC. Disjuntores de corrente contínua, fusíveis e chave seccionadora.



Limpeza e conservação:

A verificação e limpeza dos módulos garantem melhor geração. A bomba solar deve ser usada em água cristalina, para que não haja deterioração de seu produto e sejam mantidos os termos de garantia.
