Kit Bomba Solar Híbrida ZTROON - 4ZTSC4.8-203-200-1500-A/D

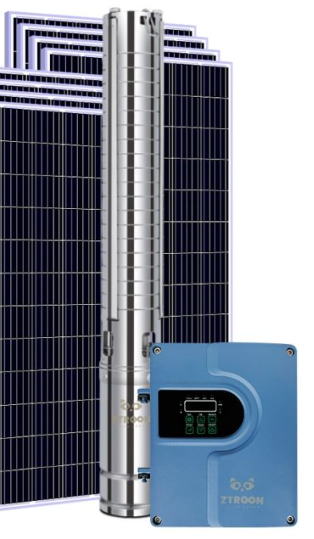

Bomba Solar Híbrida ZTROON - 4ZTSC4.8-203-200-1500-A/D


• Dados da Bomba e Driver

TABELA DE DADOS TÉCNICOS
Tipo de BombaSubmersa
Tipo de BombeadorCentrífuga/Híbrida
Altura Máxima203 Metros
Volume Máximo de Água por Hora4.800 Litros
Volume Máximo de Água por Dia27.000 Litros
Tubulação de Conexão1,25 Polegadas (1 1/4")
Tipo Potência Máxima (Wp)2.640 Wp
Fonte de AlimentaçãoPlacas solares e/ou rede externa (CA)
AcompanhaBomba, Drive, Kit de instalação e manual
Garantia​18 meses contra defeitos de fabricação (já incluindo os 90 dias de garantia legal) a partir da emissão da nota fiscal.
Altura de Submersão Máxima​
 40m

TABELA DA CONFIGURAÇÃO DO KIT
Faixa ótima de tensão do MPPT
200 A 400 DC Volts
Tensão máxima de circuito aberto430 DC Volts
Faixa de potencia de operação
2.160 A 2.800 Wp
Corrente máxima de entrada
20 Amperes
Temperatura de Operação do Drive
-15 A 60ºC

• Instalação

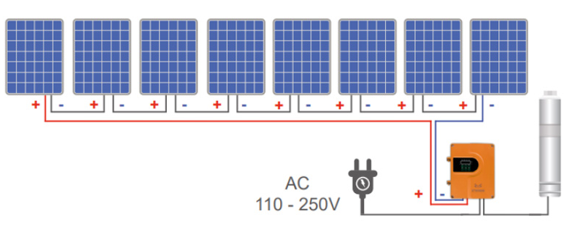

Diagrama de Instalação


Informações sobre montagem de sistema


Ligação do Drive:

Painéis Solares;
Positivo do P+ e negativo no P- do drive (conectores 1 e 2).

Bomba;
A bomba tem a identificação W, V e U um em cada cabo que devem ser ligados nos respectivos conectores do drive (conectores 3, 4 e 5).

Sensores de Nível;
Use uma boia entre TH e COM para que a bomba pare de funcionar quando o reservatório estiver muito cheio (conectores 7 e 9).

Use uma boia entre TL e COM para que a bomba pare de funcionar quando o reservatório estiver muito cheio (conectores 6 e 9).

Use um sensor de nível de agua entre o WEL e COM para que o drive desligue a bomba e ela não opere a seco (Conectores 8 e 9).

                             Laudo de aterramento das instalações elétricas - Ascoli Engenharia

Aterramento:

Procure pelos pontos de aterramento de seu drive e dos módulos solares.
A utilização de aterramento é recomendada para proteção de todos os sistemas elétricos. O projeto deve ser feito por pessoal especializado, seguindo as NBRs 5410, 5419 e 16690.








Uso de DPSs:

É recomendável o uso de dispositivos de proteção de surto (DPSs): entre painéis e drive de controle de bomba e entre o circuito de controle( boia, sensor de nível de poço, etc), conforme cada caso.



Orientação dos módulos:

Oriente seus painéis sempre na direção da Linha do Equador (se estiver no Hemisfério Sul aponte para o Norte Geográfico), inclinando no ângulo adequado à sua latitude.


Cabeamento:

A utilização da bitola adequada garante menor queda de tensão no condutor e maior segurança e proteção de seus equipamentos.



Conexão e isolamento:

Recomenda-se emendar os fios utilizando conectores de compressão. Contudo, a utilização de fita de alta fusão e/ou tubo termo retrátil é primordial para o isolamento e para garantir que sua emenda fique à prova d'água.


Ancoragem e fixação:

A ancoragem é primordial em seu sistema, para que a tração seja somente exercida na corda ou cabo de aço, melhorando também manobras da manutenção.


Dimensionamento:

Certifique-se junto ao nosso suporte caso necessário ou caso haja alguma dúvida se seu kit está devidamente dimensionado.
Caso necessite realizar o dimensionamento entre em contato com nosso departamento comercial


Operação a Seco:


A operação a seco irá degradar seu equipamento com mais facilidade, mesmo para bombas que tenham o sistema de proteção.


Proteções:

A utilização de proteção deve ser unicamente destinada a circuitos CC. Disjuntores de corrente contínua, fusíveis e chave seccionadora.



Limpeza e conservação:

A verificação e limpeza dos módulos garantem melhor geração. A bomba solar deve ser usada em água cristalina, para que não haja deterioração de seu produto e sejam mantidos os termos de garantia.
