• Instalação

Diagrama de Instalação

1. Kit Bomba Solar 12V Shurflo 8000 STD - até 42m ou 2.450 L/dia Total

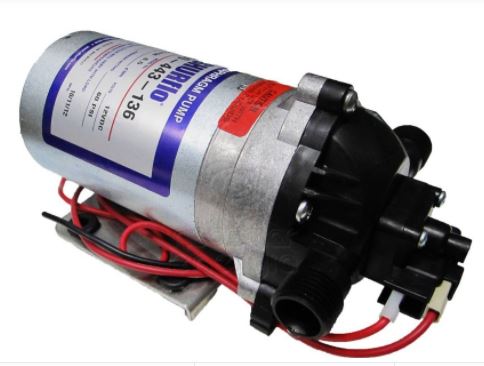

2. Shurflo 8000
3. 1 Placa Solar 100Wp

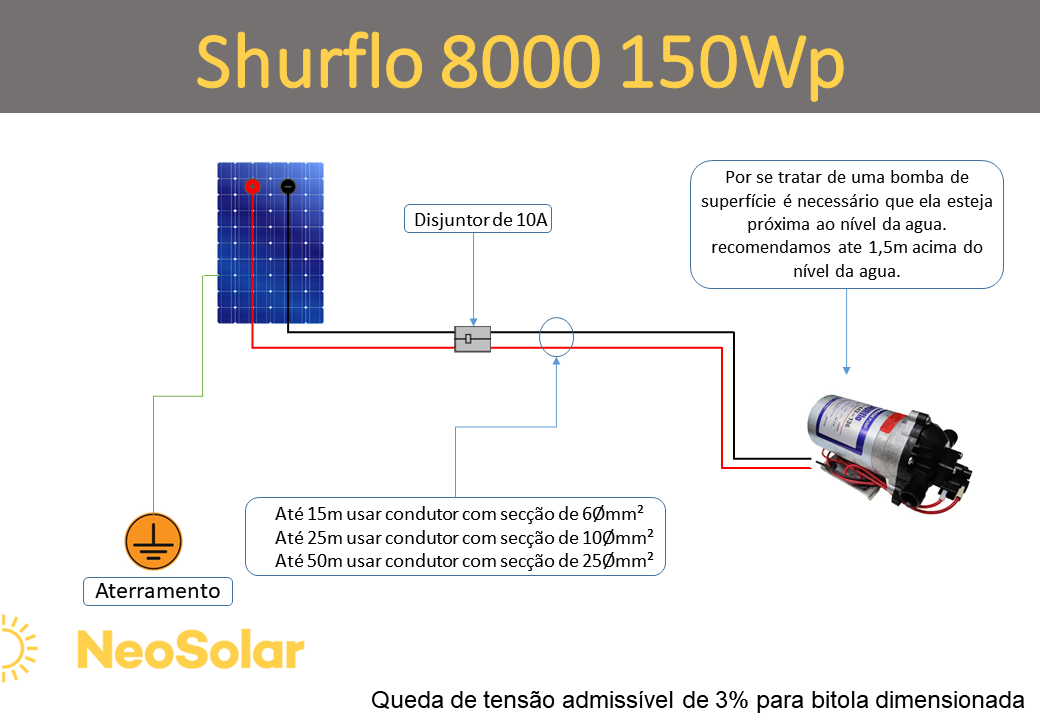

Diagrama de Instalação

1. Kit Bomba Solar 12V Shurflo 8000 MAXX - até 42m ou 2.940 L/dia Total
2. Shurflo 8000
3. 1 Placa Solar 150Wp


Informações sobre montagem de sistema

	Orientação dos módulos: Oriente seus painéis sempre na direção da Linha do Equador (se estiver no Hemisfério Sul aponte para o Norte Geográfico), inclinando no ângulo adequado à sua latitude.
	Cabeamento: A utilização da bitola adequada garante menor queda de tensão no condutor e maior segurança e proteção de seus equipamentos.
	Conexão e isolamento: Recomenda-se emendar os fios utilizando conectores de compressão. Contudo, a utilização de fita de alta fusão e/ou tubo termo retrátil é primordial para o isolamento e para garantir que sua emenda fique à prova d'água.
	Ancoragem e fixação: A ancoragem é primordial em seu sistema, para que a tração seja somente exercida na corda ou cabo de aço, melhorando também manobras da manutenção.
	Dimensionamento: Certifique-se junto ao nosso suporte caso necessário ou caso haja alguma dúvida se seu kit está devidamente dimensionado. Caso necessite realizar o dimensionamento entre em contato com nosso departamento comercial
	Operação a Seco: A operação a seco irá degradar seu equipamento com mais facilidade, mesmo para bombas que tenham o sistema de proteção.
	Aterramento: A utilização de aterramento é recomendada para proteção de todos os sistemas elétricos. O projeto deve ser feito por pessoal especializado, seguindo as NBRs 5410, 5419 e 16690.
	Proteções: A utilização de proteção deve ser unicamente destinada a circuitos CC. Disjuntores de corrente contínua, fusíveis e chave seccionadora.
	Limpeza e conservação: A verificação e limpeza dos módulos garantem melhor geração. A bomba solar deve ser usada em água cristalina, para que não haja deterioração de seu produto e sejam mantidos os termos de garantia.
